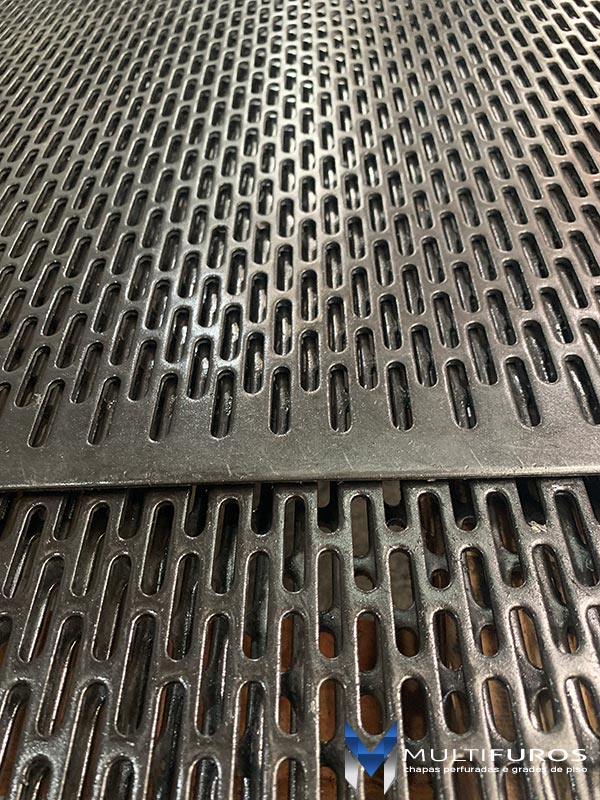

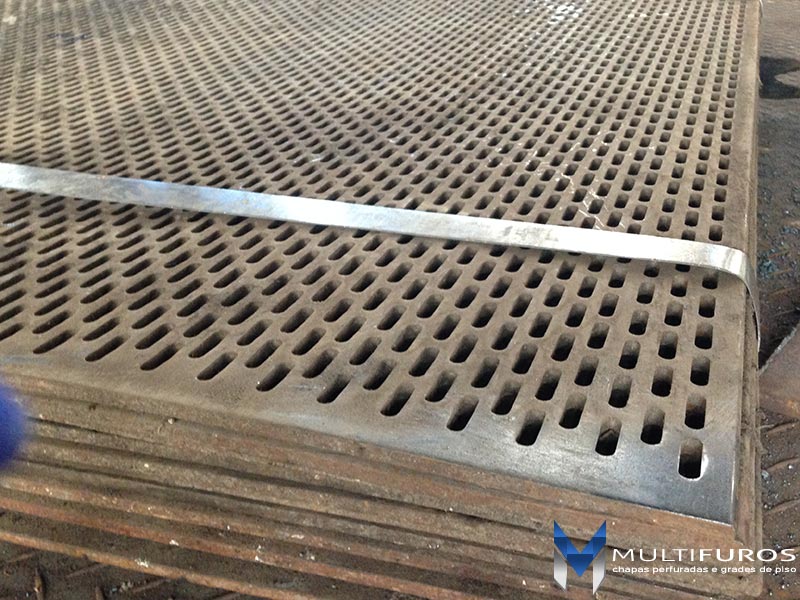

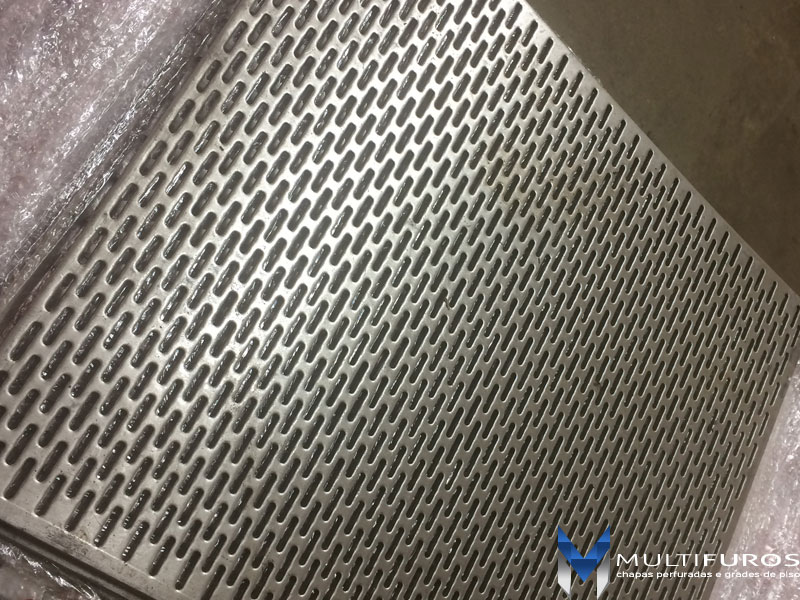

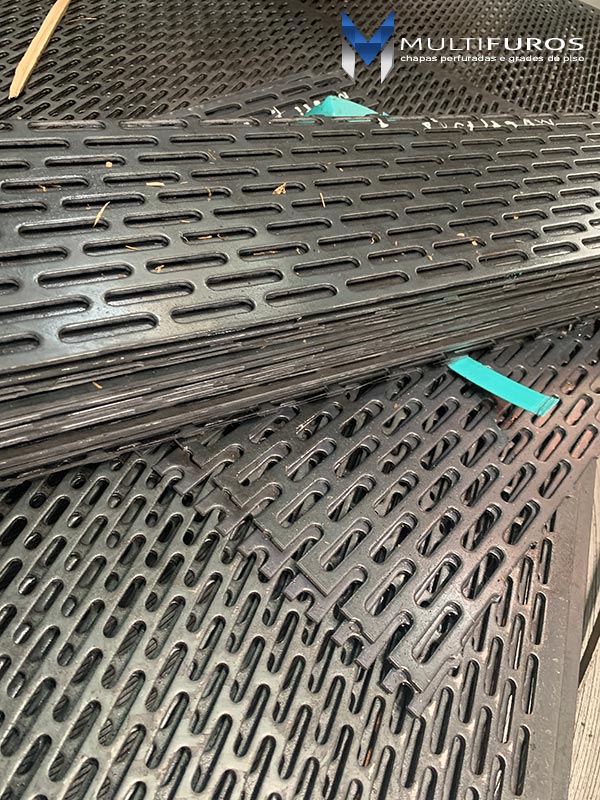

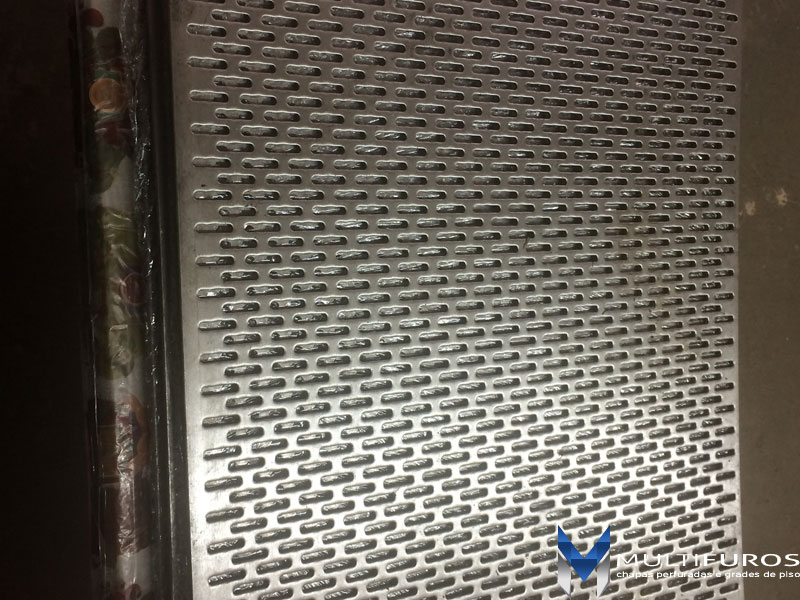

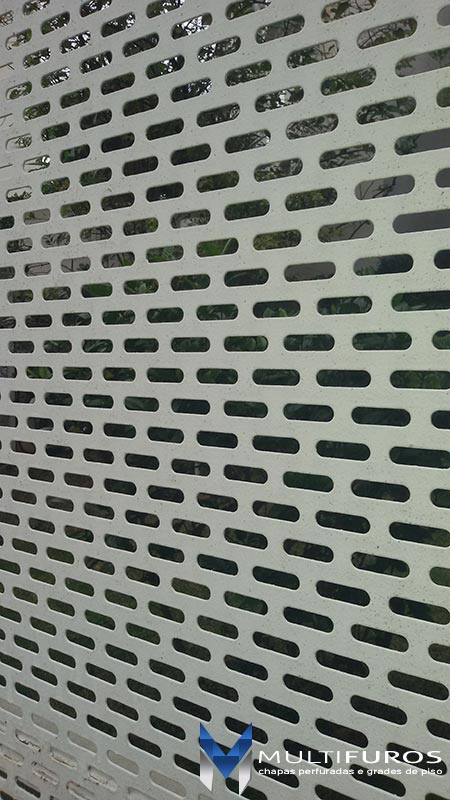

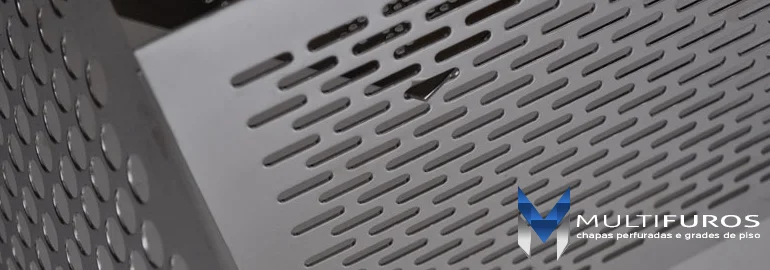

As Chapas Perfuradas com Furos Oblongos são aplicadas na Agroindústria, Indústria Alimentícia, Indústria de Mineração como Peneira Vibratória e de Classificação por possuir diversos tipos de disposição de furos: alternada lateral, alternada terminal, reta em diversos sentidos.Pode ser utilizada também, em outras finalidades de acordo com o projeto do cliente.
Consulte abaixo a Tabela de Perfurações das Chapas Perfuradas Furos Oblongos.
EC= ENTRE CENTROS DOS FUROS
AA%= PORCENTAGEM DE ÁREA PERFURADA
08, x 12mm – AL
c = 3,2mm
C = 16mm
AA 23%
1,2 x 25mm – AL
c = 3,5mm
C = 29mm
AA 29%
1,75 x 24mm – AL
c = 5,8mm
C = 28mm
AA 26%
1,9 x 15,5mm – AT
c = 4mm
C = 14mm
AA 41%
2 x 10mm – AL
c = 4mm
C = 12mm
AA 40%
2 x 20mm – AL
c = 4,5mm
C = 23mm
AA 40%
2,5 x 20mm – AL
c = 5mm
C = 23mm
AA 43%
3 x 10mm – AL
c = 6,7mm
C = 14mm
AA 30%
3,17 x 16mm – AL
c = 8mm
C = 21mm
AA 29%
3,17 x 19mm – AL
c = 6,2mm
C = 22mm
AA 43%
4 x 20mm – AL
c = 7,7mm
C = 24mm
AA 41%
4,8 x 19mm – AL
c = 9mm
C = 23mm
AA 44%
5 x 12,7mm – AL
c = 10mm
C = 19mm
AA 33%
6 x 20mm – AL
c = 12mm
C = 26mm
AA 38%
6 x 30mm – AL
c = 12,3mm
C = 38mm
AA 37%
8 x 38mm – AL
c = 14mm
C = 44mm
AA 47%
